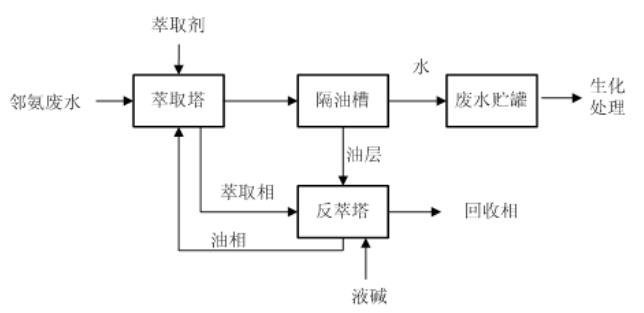

1、工艺流程

　　2、运行情况

　　(1)调试初期，经流量计调整萃取剂与废水进料比例为1:12.5，通过向反应釜中加盐酸调整萃取PH为2，废水经反应器后进入萃取分离器静置分离，上层萃取相进入萃取相储罐，下层废水进入油水分离器进行二次分离后进入储池。萃取相加入液碱进行反萃，回收萃取剂。运行以来，运行最初进水COD为19000mg/L左右，出水为11000mg/L左右，去除率达到40%。

　　(2)调试运行中期，废水进水COD稳定在13000mg/L～15000mg/L左右，但运行一段时间后，萃取剂存在老化现象，萃取效果下降，为保证萃取效果，萃取剂与废水进料比例调整为1：8;并且针对在运行过程中萃取剂存在老化问题，在原有萃取剂中补加煤油，以解决萃取剂分层困难问题，但补加后萃取剂浓度降低造成萃取效果差，同时反萃后萃取剂夹杂大量杂质问题尚未解决;通过实验，采取反萃过程中调整液碱浓度，且在萃取剂反萃后加入稀硫酸进行去除杂质，虽然杂质去除，但经萃取反应后杂质进入萃取相，导致萃取剂分层更加困难。

　　(3)运行过程中因反萃后萃取剂混浊、杂质多、分层困难，部分萃取剂随回收相进入回收相贮罐，造成萃取剂损耗大，为保证萃取效果需不断补入新萃取剂。

　　(4)调试后期萃取效果逐步下降，补入新萃取剂处理效果达到30%，但运行一段时间后，萃取剂老化影响废水COD去除率，致使下降到20%左右。

　　3、运行中存在的主要问题及原因

　　3.1 存在问题

　　(1)因萃取剂老化问题造成废水处理效果不稳定。

　　(2)萃取剂损耗大，废水处理成本较高。

　　3.2 原因分析

　　(1)废水处理效果不稳定，有如下几个原因。

　　①废水冷却析出络合物，此类络合物进入反应过程中，吸附在萃取剂中，反萃取时无法将其与萃取剂分离，导致萃取效果差。

　　②废水水质有波动，致使进出水COD测定并不一定能及时反映COD去除率。

　　(2)萃取剂损耗大，有如下几个原因。

　　①萃取分离效果不理想，部分萃取剂随废水排出，造成萃取剂损耗较大。

　　②反萃取静置分层后，因杂质较多，且溶解在萃取剂中，导致反萃时中间层较多，夹带萃取剂进入回收相储槽。

　　③废水水温较高，增大萃取剂在废水中的溶解度，导致损耗较大。

　　4、成本分析

　　4.1 油相损耗计算

　　油相可留存的设备有：萃取剂贮罐、萃取相贮罐、萃取反应釜、萃取分离器、反萃釜及油管道。

　　运行以来共配制助剂约为31.16m3(27.9t)，煤油约46.74m3(37.9t)，运行过程中因萃取剂出现问题放入萃取剂贮罐约4m3(3.4t)，共有萃取剂约69.2t。

　　计算之前，萃取相贮罐已清空。

　　油耗计算如下：

　　整个处理系统油相总量：82.4m3;

　　理论上，系统总油相V=V1+V2+V3+V4+V5+V6;

　　式中，V1—萃取剂贮罐中油相;V2—萃取反应釜;V3—萃取分离器中萃取剂;V4—管道中油相;V5—回收相贮罐中回收油相;V6—损耗萃取剂。

　　那么V6=V-(V1+V2+V3+V4+V5);

　　V1=14.9m3;V2=6.6m3;V3=24.6m3;V4=2.6m3;V5=2.5m3

　　萃取剂损耗V6=82.4-51.2=31.2m3

　　截止分析日期，共处理废水29000t,萃取剂比重为0.84，约损耗为26.2t。

　　4.2 计算依据及说明

　　药剂费，具体为：油相损耗：主要为萃取油相损耗，周期损耗约为0.9%，吨废水损耗油相0.9公斤;液碱消耗量：主要是萃取剂再生需要消耗液碱，吨废水消耗30%液碱7.6公斤;盐酸消耗量：主要是萃取反应过程需要消耗盐酸，吨废水消耗盐酸0.008吨;电量消耗：主要是萃取反应釜搅拌、各种泵的用电，吨废水耗电量为0.87度;废水预处理成本=0.9×28613+7.6×660+0.008×50+0.87×0.78=31.9元。

　　5、结语

　　(1)萃取剂对邻氨基苯甲酸废水COD去除率达到30%～40%左右，因邻氨废水冷却后析出大量络合物，导致此类络合物与废水一起进入萃取相中，导致萃取效率下降。

　　(2)部分萃取剂溶解在水中随废水一起排出，造成萃取剂损耗较大，废水处理成本较高。
